Un témoin ABS de remorque signale que le système de freinage antiblocage de la remorque a trouvé un défaut et s’est éteint, tandis que les freins de service continuent de fonctionner normalement. En tant que fabricant de semi-remorques, nous câblons ces circuits ABS pendant la construction, afin que l’avertissement remonte à une liste courte et prévisible de points. Ce guide explique ce que signifie le feu et si vous pouvez continuer à conduire. Il explique aussi comment les règles américaines le traitent, comment distinguer une panne côté remorque d’une panne côté tracteur, et comment la dégager sans deviner. Il couvre le diagnostic du voyant d’alerte, pas la conception ou l’installation d’un faisceau ABS de remorque à partir de zéro, ce qui est un travail à part de la phase de construction.
Ce que le voyant ABS de la remorque vous indique
Le feu ABS de la remorque signale un défaut dans le système antiblocage de cette remorque spécifique, sa signification dépendant de l’emplacement de la lampe. Un projecteur de tableau de bord relié à la remorque reflète l’unité tractée, tandis que la lampe sur la remorque indique directement le système propre à la remorque.

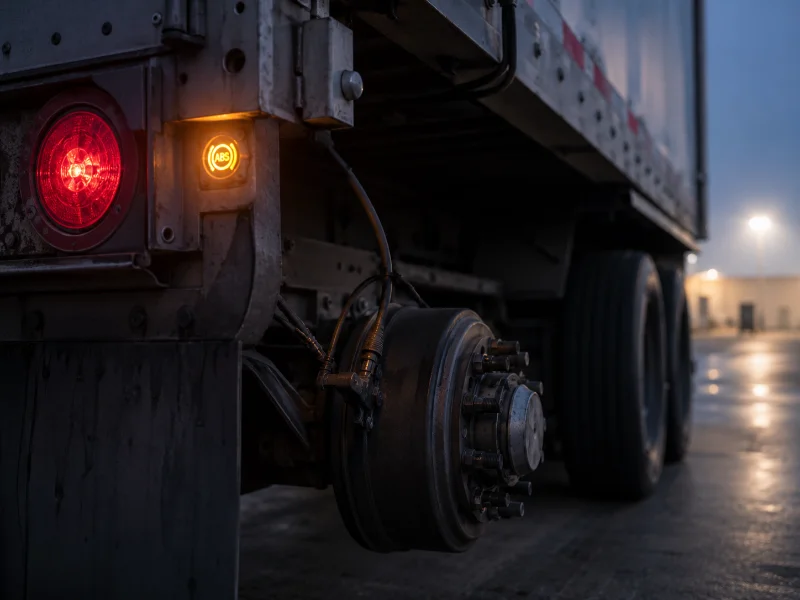

Sur les remorques américaines, cette lampe extérieure est ambrée et indiquée comme indicateur ABS. Elle est placée sur le côté gauche de la remorque vue de l’arrière, près du feu de repère latéral arrière, avec sa position exacte fixée par la FMVSS 121. Savoir où elle se trouve est importante. Un conducteur qui ne vérifie jamais ce feu peut manquer un défaut jusqu’à ce qu’un avertissement sur le tableau de bord ou un inspecteur ne le détecte.
La mauvaise lecture la plus courante est de considérer le feu comme une panne totale de frein. La fonction anti-verrouillage est ce qui s’éteint ; Les freins de service qui arrêtent la remorque restent actifs. Ce que vous perdez, c’est une protection contre le blocage des roues lors d’un arrêt brutal sur une surface mouillée ou meuble, c’est exactement le moment où vous en avez le plus besoin. Nous clarifions cette distinction dès le départ, car une mauvaise hypothèse pousse les gens à courir après un problème de frein que le feu ne signale pas.
Est-il sûr — et légal — de conduire avec le voyant ABS de la remorque allumé ?
Vous pouvez généralement conduire avec le voyant ABS de la remorque allumé, car les freins d’assistance fonctionnent toujours. Que ce soit judicieux ou légal dépend de la date de construction de l’unité et de l’autorité d’inspection. La lumière est un objet de réparation, pas une raison de s’arrêter immédiatement sur l’accotement.
Avec le système antiblocage désactivé, un arrêt d’urgence sur la glace, le gravier ou la pluie peut permettre aux roues de la remorque de se bloquer et de pousser ou de balancer l’unité. Les freins arrêtent toujours la remorque. Ce qui diminue, c’est la marge qui maintient une unité chargée en position droite, la marge que les systèmes de freinage avancés sont conçus pour protéger.
Du côté de la conformité, les règles américaines sont spécifiques. Selon la norme 49 CFR 393.55, les semi-remorques, les déviants convertisseurs et les remorques complètes à frein à air fabriqués à partir du 1er mars 1998 doivent généralement avoir l’ABS conformant à la FMVSS 121. Les remorques construites à cette date ou après doivent également être équipées d’une lampe de panne ABS extérieure. Les remorques construites à partir du 1er mars 2001 nécessitent un circuit supplémentaire signalant une panne ABS de remorque au véhicule remorqueur. Une lampe qui ne s’allume jamais avec l’alimentation, ou qui s’allume et reste allumée, est généralement considérée comme un défaut à réparer avant de circuler sur autoroute. Le fait que les règles de contrôle routières l’enregistrent comme hors service peut varier selon la combinaison et la juridiction. Nous vérifions le comportement du cycle de la lampe sur chaque remorque avant son expédition, car cette seule vérification montre si une unité est prête à l’inspection.
Côté remorque ou côté tracteur : isolement de la panne
Un défaut ABS de remorque et un défaut ABS de tracteur déclenchent un avertissement similaire sur le tableau de bord, donc la première étape est de trouver quel appareil est responsable du problème. Débranche la remorque et surveille la lampe. Ce test permet de gagner plus de temps de diagnostic que n’importe quel contrôle des composants.
Si le voyant du tableau de bord s’éteint une fois la remorque décrochée, la panne se trouve dans la remorque ou dans la connexion entre les deux. Si elle reste en marche sans remorque attachée, l’ABS ou le câblage du tracteur est suspect, ce qui vous oriente vers l’entretien côté tracteur. Ce contrôle d’isolation n’est cependant pas le seul test de lampe. Certains groupes électriques ne déclenchent la lampe ABS de la remorque que lorsqu’une remorque est connectée. Certaines inspections exigent aussi de surveiller la lampe pendant que vous reconnectez le câble à sept voies. Nous comparons les deux résultats avant de toucher les pièces, car la recherche d’une panne côté remorque est la plupart des heures perdues.
Le lien entre le tracteur et la remorque est le point de croisement le plus courant. La corrosion dans la bougie à sept voies, des broches desserrées ou une pigtail usée peut interrompre l’alimentation du module ABS de la remorque. La lampe s’allume alors même lorsque tous les composants de la remorque sont en bonne santé. Sur de nombreux systèmes modernes, le statut ABS de la remorque atteint la cabine via la signalisation porteuse de ligne électrique sur la ligne ABS. Cette ligne est généralement le fil bleu du connecteur SAE J560 à sept voies, donc un circuit d’alimentation faible peut dégrader à la fois le fonctionnement de l’ABS et l’alerte dans la cabine.
Qu’est-ce qui fait que le voyant ABS de la remorque s’allume
La plupart des feux ABS de remorque remontent à une courte liste de défauts électriques et de roues, listés ici approximativement dans l’ordre à vérifier avant de remplacer les pièces principales :
- Capteurs de vitesse des roues : une contamination, un élargissement de l’espace d’air ou des dommages physiques empêchent le capteur de lire le volant.
- Anneaux de tonalité (excitateurs) : dents manquantes, corrosion ou graisse provenant d’un joint de roue qui fuit brouillent le signal dont le capteur a besoin.
- Connecteur à sept voies et pigtail : contacts corrodés ou lâches, coupure de courant et de données entre le tracteur et la remorque.
- Terre et alimentation : une terre faible ou une alimentation instable de la remorque peuvent désactiver le module même lorsque les capteurs sont en bon état.
- Fusible ABS : un fusible remorque-ABS grillé, souvent à cause d’un court-circuit électrique, coupe complètement le système.
- Module ABS ou vanne modulatrice : moins courant, mais une unité de commande ou une valve défaillante allume généralement la lampe de façon régulière et ne s’éclaire pas sans réparation.
En entretien sur le terrain, quelques éléments méritent d’être vérifiés avant de condamner l’ECU ou la valve modulatrice de l’ABS : défauts du capteur de vitesse des roues, élargissement des écarts, anneaux de tonalité contaminés, corrosion des connecteurs et masse faible. Lors de la montage, nous rouillons et protégeons les supports des capteurs, l’ajustement des anneaux tonalités et les mises à la terre des harnais, les mêmes systèmes d’extrémité de roue et de suspension de remorque que nous avons conçus pour leur durabilité. Nous commandons aussi nos notes d’entretien de la même manière, donc les propriétaires vérifient d’abord les articles à haute probabilité.
Stable, clignotant, ou seulement lors du freinage
Le comportement du voyant ABS de la remorque réduit la cause plus rapidement que n’importe quel contrôle d’un seul composant. Une lampe fixe, une intermittente, et une à frein uniquement pointent chacune vers une classe de défaut différente.
| Comportement de la lumière | Catégorie de défaut probable | Première vérification |
|---|---|---|
| Fixe, reste allumé | Défaut d’un composant actif ou stocké | Lire le code d’erreur/de clignotement avant de remplacer les pièces |
| Intermittent, ça va et vient | Connecteur, faisceau de faisceaux, masse ou infiltration | Testez le circuit à sept voies et inspectez le terrain |
| Seulement au freinage | Problème d’alimentation ABS ou alimentation de secours au feu arrêt | Vérifiez les exceptions du circuit d’alimentation ABS, du fusible et de la date de fabrication |
Le boîtier uniquement de freinage a une cause spécifique à nommer, car les conducteurs posent souvent des questions à ce sujet. De nombreuses remorques construites avant le 1er mars 1998, ou construites hors des États-Unis, peuvent puiser l’alimentation ABS soit du circuit des feux rouges, soit d’un circuit à alimentation constante. Les remorques américaines construites à cette date ou après ont une capacité de puissance constante selon la FMVSS 121. Lorsque le feu n’apparaît qu’en appuyant sur le frein, l’ABS de la remorque peut fonctionner avec l’alimentation de secours du feu stop au lieu d’une alimentation régulière. Vérifiez le circuit d’alimentation ABS, le fusible et le câblage J560, et confirmez les dates de fabrication du tracteur, de la remorque et du chariot avant de considérer cela comme une infraction. Un voyant intermittent ou uniquement à frein est celui que les conducteurs ignorent le plus souvent. C’est aussi celui qui durcit le plus en un défaut constant à mesure que la corrosion se propage. Nous suivons chaque schéma de comportement par rapport à la configuration de la puissance et de la mise au sol de la remorque, car le cas du frein uniquement revient à la façon dont le module reçoit une puissance constante.
Diagnostiquer et dégager correctement le voyant ABS de la remorque
Enlever correctement un voyant ABS de remorque signifie réparer le défaut qui l’a déclenché, pas réinitialiser la lampe. Un réinitialisation sans réparation ramène la lumière directement au prochain cycle d’alimentation. Avant tout diagnostic, installez-vous en toute sécurité :
- Garez-vous sur un terrain plat et réglez le frein à main.
- Écroule les roues.
- Ne rampez pas sous la remorque à moins qu’elle ne soit bien soutenue.
- Ne coupez pas, ne scotchez pas par-dessus ou ne débranchez pas la lampe ABS pour masquer la panne.
- Suivez la procédure pour votre fournisseur spécifique d’ABS (Bendix, WABCO/ZF, Haldex, Meritor, ou autre).
Ensuite, travaillez la faute, des chèques les moins chers jusqu’aux plus impliqués. Commencez par isoler l’unité : déconnectez la remorque, puis nettoyez et remontez la fiche à sept voies et la queue-de-queue. Ensuite, confirmez une alimentation stable, une masse solide et un bon fusible ABS. Ensuite, inspectez les extrémités des roues pour détecter des dommages au capteur, des problèmes d’entre-air, des anneaux de tonalité contaminés ou une fuite de joint. Vérifiez que les freins eux-mêmes sont correctement réglés, car le réglage des freins de la remorque et de l’état des extrémités des roues affecte les lectures des capteurs. Enfin, récupérez le code de défaut ou de blink stocké pour le pointer vers la roue ou le circuit exact. Rétablis le courant, puis regarde la lampe de défaillance s’allumer et s’éteindre pour confirmer la réparation.
La récupération par code clignotant varie selon le fournisseur. Certains systèmes font passer un code à travers la lampe de la remorque après un cycle d’alimentation ou une séquence de freinage définie ; d’autres ont besoin d’un bouton sur le module ou d’un outil de diagnostic. Attribuez le nombre de flashs à une roue ou un circuit spécifique uniquement à la documentation propre à ce système. Nous utilisons le test du cycle de lampe comme étape finale d’acceptation, car un cycle proprement allumé puis éteint est la preuve la plus simple que le circuit est complet. Éclaircir une lumière en coupant le fil de la lampe, ou simplement en débranchant et en rebranchant, fait presque toujours revenir le même avertissement si vous laissez le connecteur ou la terre non fixés. Et la deuxième faille est plus difficile à retracer que la première.
Traiter le voyant ABS de la remorque comme un signal de diagnostic
Un témoin ABS dans une remorque se résume à trois choix : où se trouve le défaut, ce que son comportement stable ou intermittent vous indique, et comment vérifier la réparation. Si c’est correct, la plupart des voyants ABS s’avèrent être des problèmes de connecteurs, capteurs ou de masse plutôt que de modules défaillants.
Dans nos propres travaux de fabrication et de maintenance, ces défauts se concentrent sur le connecteur côté remorque, les capteurs de roue et la masse. C’est pourquoi nous rouillons et protégeons ces points délibérément, et vérifions le test de cycle lampe avant qu’une remorque ne parte. La réparation exacte dépend de votre remorque spécifique, de son fournisseur ABS et de la façon dont le circuit a été câblé. Qu’un code pointe vers un capteur, une vanne ou le module, l’appel final appartient à l’unité devant vous.
Si vous diagnostiquez un voyant ABS récurrent dans une remorque, commencez par les bases : si le voyant s’éclaire lorsque la remorque est déconnectée, son comportement, et tout code d’erreur stocké. Et si vous spécifiez une nouvelle semi-remorque, vous pouvez faire installer son câblage ABS, ses supports de capteurs et ses mises à la terre pour être inspectés proprement dès le premier jour. Envoyez-nous votre configuration et nous la passerons en revue avec vous.
FAQ
Un témoin ABS de remorque signifie-t-il que la remorque n’a pas de freins ?
Non. Les freins de service fonctionnent toujours et arrêtent la remorque. Le témoin signifie seulement que la fonction antiblocage est désactivée, donc vous continuez à freiner mais perdez la protection de verrouillage sur les surfaces glissantes.
Un voyant ABS de remorque peut-il échouer à une inspection DOT ?
Un feu ABS de remorque peut échouer à une inspection. Une lampe qui reste allumée ou qui ne fonctionne pas est généralement un défaut à réparer avant l’utilisation sur route selon le 49 CFR 393.55(e). Que cela soit considéré comme hors service dépend de la combinaison, des dates de fabrication et de l’inspecteur, donc vérifiez le statut de votre unité.
Pourquoi le voyant ABS de la remorque s’allume-t-il uniquement quand je freine ?
Un feu de frein uniquement signifie généralement que l’ABS de la remorque fonctionne avec l’alimentation de secours des feux d’arrêt au lieu d’une alimentation régulière. Tracez le code jusqu’au circuit d’alimentation ABS et au fusible plutôt qu’à un capteur de roue.
Pourquoi le voyant ABS de ma remorque s’allume-t-il juste après l’accrochage ?
Une lumière qui apparaît juste après avoir connecté la remorque pointe vers la connexion à sept voies ou le câblage côté remorque, pas un composant profond. Inspectez la prise et la queue pour détecter la corrosion, les broches desserrées ou le jeu, et confirmez que l’alimentation et la terre sont propres.
Le débranchement et le rebranchement de la remorque permett-ils d’éclairer la lumière ?
Parfois, mais seulement pour une connexion lâche ou sale, et l’avertissement revient si un vrai défaut persiste. Considérez la reconnexion comme un indice sur l’emplacement du défaut, pas comme la réparation.
Où se trouve le fusible ABS de la remorque ?
La plupart des camions sont équipés de fusibles séparés pour l’ABS du tracteur et l’ABS de la remorque dans le panneau des fusibles de la cabine, bien que l’emplacement exact varie selon le modèle. Vérifiez les deux, car un fusible ABS de remorque grillé peut désactiver le système à lui seul.
