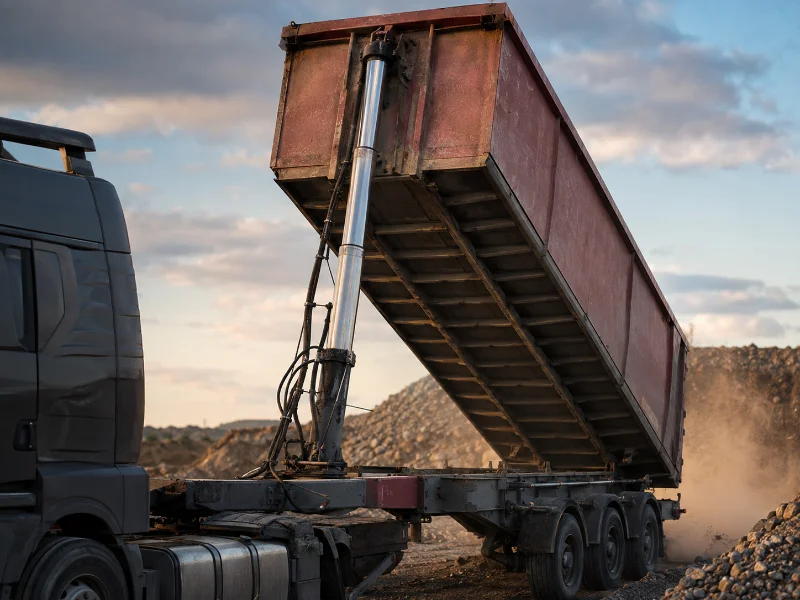

Entretien du système hydraulique de remorque basculante : intervalles, contrôles et variables qui les sous-tendent

L’entretien du système hydraulique des remorques basculantes couvre le fluide, les pivots de cylindres et de trets, les tuyaux et raccords, le respirateur et la passoire, ainsi que l’entraînement de la pompe. Les intervalles s’effectuent selon la limite qui arrive en premier : le chiffre du manuel dans le calendrier, les heures de fonctionnement accumulées, ou un déclencheur de service tel que la poussière, l’eau ou la chaleur. Un groupe de puissance 12 V et un palan à kit humide PTO transportent des volumes de réservoir et des trajectoires de défaillance différents, donc un seul programme ne couvre pas les deux. Les relevés de niveau de fluide ne sont significatifs qu’avec le cylindre entièrement rétracté.

Que couvre l’entretien du système hydraulique de remorque basculante

L’entretien régulier du système hydraulique d’une remorque basculante se déroule sur cinq zones, et la fréquence d’attention de chacune dépend du cycle de service et de la source d’alimentation : contrôle des fluides et de la contamination, pivots de cylindres et de palan, tuyaux et raccords, respirateur et passeur, ainsi que soit l’alimentation de la batterie, soit la pompe PTO. Les soupapes de décharge, les clapets anti-retour et les coupleurs se situent en dehors de cette liste. Ils échouent suffisamment souvent d’eux-mêmes pour qu’un symptôme pointant vers l’un d’eux mérite tout de même un diagnostic à part entière.

Le type de circuit change ce que vous inspectez. Une unité à alimentation simple action et gravity-down ne possède pas de circuit d’extrémité de tige activement pressurisé. Le poids du corps génère toujours de la pression dans le cylindre et le chemin de retour en descendant, donc le circuit doit être dépressurisé avant service. Sur les semi-remorques basculantes à extrémité, le palan est normalement monté à l’avant, ce qui permet d’intégrer le cylindre, ses supports de fixation et son comportement de purge à côté de la pompe. Les dégagements publiés entre les étages télescopiques sont aussi serrés que 0,07 mm sur certaines plages, donc un étage gonflé ou tordu se bloque bien avant de paraître endommagé.

Le matériau d’étanchéité détermine quels fluides l’unité tolère l’unité, et la réponse dépend du modèle. Les instructions d’installation de KTI Hydraulics autorisent uniquement un fluide biodégradable avec une configuration optionnelle de joint Viton et l’interdisent avec des joints Buna. Le catalogue 2024 du même fabricant affirme catégoriquement que les fluides biodégradables ne doivent pas être utilisés. Les deux documents sont à jour et les deux leur appartiennent. L’approbation des fluides appartient donc à un modèle spécifique et à un composé de joint. Une conversion nécessite une confirmation écrite sur le modèle et le numéro de série de votre unité, et les options composées ne se limitent pas uniquement à Buna et Viton.

Avant toute inspection ci-dessous, coupez et isolez la source d’alimentation, abaissez complètement le corps ou placez-le sur un support mécanique positif, puis dépressurisez le circuit. Bulletin de l’OSHA sur le déplacement involontaire de corps à décharge cite 29 CFR 1926.600(a)(3)(i) et 1926.601(b)(10). Ensemble, ces éléments nécessitent que les caisses basculantes soient abaissées ou obstruées lors de la réparation, et nécessitent un support positif fixé de façon permanente qui se verrouille en position. Le bulletin documente également que des blocs de bois et des poutres en I non fixées apparaissent comme substituts lorsque l’hélice d’usine ne peut pas soulever suffisamment la plateforme. L’arrière de la carrosserie est précisément l’endroit où les tuyaux et les conduites sont entretenus. Ne cherchez jamais une fuite en trou d’éténopé à la main. Utilisez du carton ou une autre méthode approuvée, et considérez toute injection de liquide comme une urgence nécessitant une attention médicale immédiate. Le J1273_202110 SAE couvre la sélection, le routage, l’installation, le remplacement, la maintenance et le stockage des ensembles de tuyaux hydrauliques, et sa section sécurité traite de l’injection, du fouet de tuyau et des brûlures.

Vérifiez la tension sous charge avant de condamner la pompe

Une pompe qui fonctionne mais ne se lève pas peut être une défaillance électrique ou hydraulique, et la tension d’alimentation mesurée sous charge est la lecture qui les sépare. Une lecture de batterie saine au repos peut s’effondrer dès que le moteur tire du courant.

Les dégâts vont dans une seule direction. Le catalogue des unités de puissance liste la basse tension parmi les conditions exclues par sa garantie : une batterie sous-chargée provoque une consommation élevée d’ampères, et des ampères élevés brûlent les solénoïdes, les bobines, les moteurs et les contacts de la commande manuelle. Le même document indique une viscosité du fluide inadéquate comme une voie distincte vers le même résultat, car une pente trop lourde fait que la pompe et le moteur s’enbourissent et consomment les mêmes ampères élevés. Deux défaillances de maintenance non liées convergent donc vers un symptôme et un ensemble de pièces brûlées. Installer une pompe de remplacement sans corriger la jauge du câble, la qualité du sol ou la qualité du fluide a tendance à consommer le remplacement de la même manière. L’écartement du câble est spécifié en fonction de la longueur de la piste précisément pour cette raison.

Les démarrages froids exposent les deux en même temps. Après un trempage de nuit, le premier cycle complet de la journée est celui où une réserve marginale et une teneur trop épaisse se déclarent chacune, avant que les masques d’huile chaude ne soient utilisés. Nous vérifions l’état de la jauge et de la masse des câbles par rapport à la longueur réelle du trajet avant d’accepter une plainte hydraulique comme défaut de pompe.

Qualité des fluides, niveau de remplissage et propreté

Les décisions concernant le fluide hydraulique sur une remorque basculante sont déterminées par la plage ambiante dans laquelle la remorque fonctionne réellement, par le composé d’étanchéité de l’unité, et par un objectif de propreté. Chaque figurine de cet article porte le fabricant nommé à côté, et chacune appartient à la gamme de ce fabricant plutôt qu’à la catégorie. Le manuel de votre propre unité prend le dessus sur tous les exemples ci-dessous. Les rangées ici proviennent du catalogue des unités motrices 12 V et du manuel du palan télescopique Crysteel Turbo.

Les plafonds de température varient selon les composants, et le plus bas du circuit est le principe. Le catalogue de l’unité de puissance limite la température du fluide à 150°F pour la durée de service. Les données de Binotto pour un cylindre télescopique avant permettent une plage d’huile de −40°F à 212°F pour le cylindre lui-même. Trouvez le plafond public le plus bas dans votre propre circuit.

Le problème de la propreté est celui sur lequel il vaut la peine d’agir. L’ISO 4406:2021 définit le code indiquant combien de particules solides de tailles données contient un fluide hydraulique. Le manuel des composants fixe alors la cible réelle que le système doit maintenir en service.

La lecture de niveau est l’habitude qu’il vaut la peine d’être changée. La procédure de remplissage publiée est réalisée avec le cylindre entièrement rétracté, et le réservoir est à environ la moitié plein à pleine extension. Le manuel du treuil se recharge également sur la vitre de mire avec le corps baissé. Une lecture basse prise avec le plateau relevé n’est donc pas du tout une lecture basse. En remplissant dans cet état, le système pousse le liquide hors du respirateur en descendant, l’aérant au fur et à mesure. De tout ce qui est sur cette page, la règle de l’état rempli est la moins coûteuse à adopter et la plus susceptible d’annuler une lecture en laquelle vous avez déjà confiance.

La balançoire est mesurable sur votre propre remorque. Le volume déplacé est la surface d’alésage multipliée par la course, donc un cylindre simple action avec un alésage de 5 pouces et une course de 40 pouces se déplace d’environ 785 pouces cubes, soit environ 3,4 gallons US. Mettez votre propre alésage et votre course dans la même expression pour voir combien de votre char est en mouvement pendant un cycle. Un palan télescopique ne se replie pas sur un seul alésage, car chaque étage a sa propre aire effective, il faut donc utiliser le déplacement indiqué par le fabricant du cylindre. Le résultat de 3,4 gallons ci-dessus provient d’un alésage et d’un coup supposés, donc considérez-le comme un exemple résolu et citez le vôtre.

Intervalles de service répartis par source d’alimentation : unités 12 V et kits humides PTO

Les intervalles de service diffèrent entre une unité alimentée par batterie et un kit humide PTO car les deux comportent des volumes de réservoir différents, des chemins de contamination différents et des conséquences différentes lorsqu’une étape est sautée.

La ligne des pivots cache une décision facile à reculer. Le catalogue de bascules hydrauliques de Hyva liste ses cylindres avant avec supports en coulée dans les versions sans entretien ou graissées, et en deux catégories : standard pour les travaux de construction et robustes pour l’exploitation minière et les conditions difficiles. La version qui est placée sur votre remorque décide si les supports doivent être sur la pièce de graisse. Graisser un support sans entretien permet de créer un siphon à grains ; Sauter un modèle graissé le porte. La version à écarts est une configuration à temps d’ordre, donc elle se détache de la feuille de construction.

La rangée de secours est l’endroit où les flottes mixtes se font attraper. Une spécification publiée du kit humide de déchargement final fixe son soulagement à 2 000 psi et met en garde contre la conduite de cette remorque sur un circuit de courroie à 3 000 psi. La même feuille associe les deux applications avec des tailles de cuve différentes : environ 50 à 70 gallons pour le service de déchargement en fin contre 15 à 30 pour une remorque à courroie. Ce sont les chiffres de ce produit. Hyva évalue ses cylindres avant Alpha et ses pompes à engrenages wet-kit à 250 bars, soit environ 3 626 psi. Binotto indique qu’un cylindre avant atteint un maximum de 2 750 psi en raison de ses orifices NPT, même si le canon est évalué à 2 900. Dans ce cas, c’est un raccord qui fixe le plafond, pas le cylindre. Les cylindres avant sur semi-remorques basculantes couvrent une large bande de bande, et le numéro qui s’applique au tien est indiqué sur ton cylindre et ton kit humide.

La pression ne représente que la moitié du contrôle de l’accouplement. La fiche technique Binotto publie également une vitesse maximale d’extension de 0,656 ft/s, qui est une limite de débit exprimée en vitesse. Un kit humide offrant plus de débit que ce pour quoi le cylindre de la remorque a été conçu pousse la carrosserie plus vite que cette limite, et aucun manomètre ne le montrera. Confirmez ensemble la pression nominale, le débit nominal et le type de circuit. Laissez une soupape de décharge scellée d’usine : la documentation de garantie de l’unité motrice précise explicitement que le réglage sur le terrain provoque des brûlures sur les solénoïdes, moteurs et serpentins, et que le trafiquage peut causer de graves blessures.

Une deuxième conséquence découle de la même configuration. Deux remorques partageant un circuit de tracteur signifient deux histoires de fluides se rencontrant dans un même réservoir, ce qui transforme « ne pas mélanger les huiles » d’une alerte de remplissage en une spécification au niveau de la flotte. Sur un tracteur qui tracte plus d’un type de remorque, la compatibilité devient un contrôle par attelage au lieu d’un contrôle annuel.

Contrôles symptômes à cause avant que toute partie ne soit retirée

Un symptôme de palan indique rarement un seul sous-système. La plupart ont à la fois un candidat électrique et un candidat hydraulique, donc l’action de vérification compte plus que le nom du symptôme, et l’ordre dans lequel vous testez détermine combien vous dépensez.

Deux variables se stabilisent avant que le reste ne devienne lisible : la tension d’alimentation sous charge, ainsi que la qualité et l’état du fluide. La tension d’abord, car une alimentation marginale endommage les pièces que vous remplaceriez autrement. Ensuite, le liquide, car le joint d’alimentation, la vanne et la pompe s’usent également, et une mauvaise pente atteint aussi le côté électrique. Les variables restantes doivent encore converger ensemble au lieu de se former en chaîne.

Le saignement n’est pas une seule intervention. Le cycle publié d’une unité de puissance simple action fait fonctionner le cylindre pendant que le niveau est surveillé pour rester au-dessus de la moitié du réservoir, maintient le relevage pendant plusieurs secondes à pleine extension, puis se rétracte et recommence jusqu’à ce que le fonctionnement soit fluide. Une unité à double action la répète dans les deux directions, un cylindre avec une valve de purge manuelle utilise cette valve à la place, et plusieurs gammes télescopiques à l’avant sont publiées comme des conceptions auto-purgantes sans étape séparée. Un cycle répété à pleine course ne remplace pas une purge manuelle spécifiée.

Vérification du système avant votre prochain cycle de chargement

L’entretien du système hydraulique des remorques basculantes est surtout un problème de planification, et le planning qui correspond dépend du service. Une remorque qui tourne quelques fois par semaine sur un seul moteur 12 V est bien servie par l’intervalle horaire ou calendrier du manuel, ainsi qu’un niveau avant utilisation et un contrôle des fuites, en plus du reste de la routine d’entretien de fin de vidange. L’analyse d’huile programmée ou un compteur de particules en ligne coûte généralement plus cher à cette tâche que la défaillance qu’elle pourrait détecter.

Une surveillance plus stricte lui permet de tenir lors de nombreux dénombres de cycles, sur les sites poussiéreux ou humides, ainsi que sur les tracteurs qui alternent entre les types de remorques. Nos pages de produits de fin de déversement spécifient des cylindres télescopiques à extrémité avant HYVA sur les remorques basculantes que nous fournissons. Ce détail unique mérite d’être pris en compte dans toute discussion de service : une fois la plage de bouteilles nommée, la version du support, la qualité de service et la pression qui régissent vos intervalles deviennent des recherches. La dimensionnement, le cycle de travail et le climat du réservoir restent spécifiques au projet, et la plomberie du kit humide elle-même est un travail distinct avec ses propres plans et validations.

Avant le prochain cycle chargé :

1. Lisez le niveau du réservoir avec le corps complètement baissé et le cylindre complètement rétracté, puis relisez à pleine hauteur et notez la différence.
2. Mesurez la tension d’alimentation aux bornes du moteur pendant que le bouton de montée est maintenu, et non à la batterie au repos.
3. Compare la jauge du câble sur la ligne que tu as réellement avec la table des longueurs dans le manuel de ton unité.
4. Ajustez la qualité du liquide dans le réservoir à votre température de travail la plus basse prévue plutôt qu’à la saison de remplissage.
5. Vérifiez la feuille de construction pour la version du support et la qualité de service avant de passer la graisse en rond.
6. Nettoyez ou remplacez le respirateur et la passoire d’aspiration selon la limite qui arrive en premier, les heures ou le calendrier.
7. Vérifiez que la pression nominale, le débit nominal et le type de circuit du kit humide correspondent tous à la remorque derrière aujourd’hui, et laissez intactes les soupapes de décharge scellées.
8. Installez un support positif fixé en permanence avant que quiconque ne passe sous un corps surélevé, et gardez tout le monde à l’écart d’un corps chargé.
