Une remorque lowboy est une semi-remorque dont le tablier descend deux fois, une fois derrière le col de poule et une fois devant les essieux arrière, afin que les machines hautes puissent rouler assez bas pour franchir les ponts et les lignes aériennes. La hauteur du pont est ce qui en fait une option ; la charge utile est ce qui la rend efficace. Le tonnage nominal et la charge utile légale sont des quantités différentes. La capacité nominale est structurelle ; la charge utile est ce que le poids limite sur votre itinéraire laisse dessus. Pour l’exploitation inter-États ordinaire aux États-Unis, la valeur de référence fédérale est de 80 000 lb brute, et les limites d’État diffèrent du système Interstate. Les lits bas multi-essieux de 60 à 100 tonnes métriques servent les travaux de permis et d’exportation, où ce plafond ne s’appliquait jamais.
| Caractéristiques | Figure |
|---|---|
| Profil | Deux chutes : une derrière le col de gauche, une devant les essieux arrière |
| Hauteur du plateau chargé | Les annonces des concessionnaires américains indiquent généralement une hauteur comprise entre 18 et 24 pouces ; ce chiffre dépend du rayon des pneus, de la profondeur du longeron principal et de la garde au sol, c’est donc le plan homologué qui fait foi. |
| Notation | Un tonnage concentré sur une portée donnée, par exemple des tonnes en 12 ft ou 16 ft, généralement à côté d’une valeur distribuée séparée |
| Largeur, réseau | 102 pouces (8,5 pieds) sous 23 CFR 658.15, la règle fédérale de largeur des camions ; Hawaï garde 108 pouces |
| Poids, US Interstate, pas de permis | 80 000 lb brut, 20 000 lb essieu simple, 34 000 lb tandem, soumis à la Bridge Formula, selon le 23 CFR 658.17 ; des exceptions d’État protégées existent, et les routes hors Interstate respectent les règles de l’État |
| Hauteur, États-Unis | Il n’existe pas de limite fédérale ; chaque État fixe la sienne, généralement de 13 ft 6 in à 14 ft |
| Nombre d’essieux | De 2 à 8 ou plus, déterminé par la limite qui s’applique en premier sur l’itinéraire concerné |
| Transport de marchandises hors gabarit ou en surpoids | Sur autorisation de l’État pour les chargements indivisibles, conformément à l’article 23 CFR 658.17(h) |
Qu’est-ce qu’une bande-annonce lowboy, et pourquoi le deck tombe-t-il deux fois ?
Une remorque lowboy tire son nom du puits entre le cou de poule et les essieux arrière, et la hauteur de ce puits détermine si une machine sur-hauteur circule légalement ou nécessite un permis. La première chute a lieu juste derrière le col de gauche, où le manche transmet sa part de la charge à la cinquième roue du tracteur. La seconde se situe juste devant les essieux arrière. Entre eux se trouve le puits, la section qui offre le plus d’avantage au dégagement vertical d’un lowboy. La hauteur totale de course dépend toujours de la position du point le plus élevé de la machine. Une bôme, une cabine ou une cheminée d’échappement peuvent reposer sur la plateforme arrière ou le cou.
La dénomination régionale cause plus de confusion que la géométrie. La même remorque est un lowboy en Amérique du Nord, un semi-remorque à plateau bas ou à plateau bas dans une grande partie de l’Asie, du Moyen-Orient et de l’Afrique, un semi-chargeur au Royaume-Uni, et un flotteur en Australie et dans l’est du Canada. Un double débarquement nomme la même architecture à deux chutes du point de vue du pont. Aucun de ces mots ne vous dit quoi que ce soit sur la capacité, le nombre d’essieux ou la façon dont la machine embarque à bord.
Qu’est-ce qu’une cote lowboy de 50 tonnes garantit réellement ?
Une cote de tonnage sur un lowboy indique ce que la structure transporte sous une condition de charge définie, et elle ne devient une charge utile légale qu’après l’application des qualifications composantes de la remorque et des limites de poids de la route. La capacité sur une fiche technique est une revendication en couches, et les couches répondent à différentes questions.

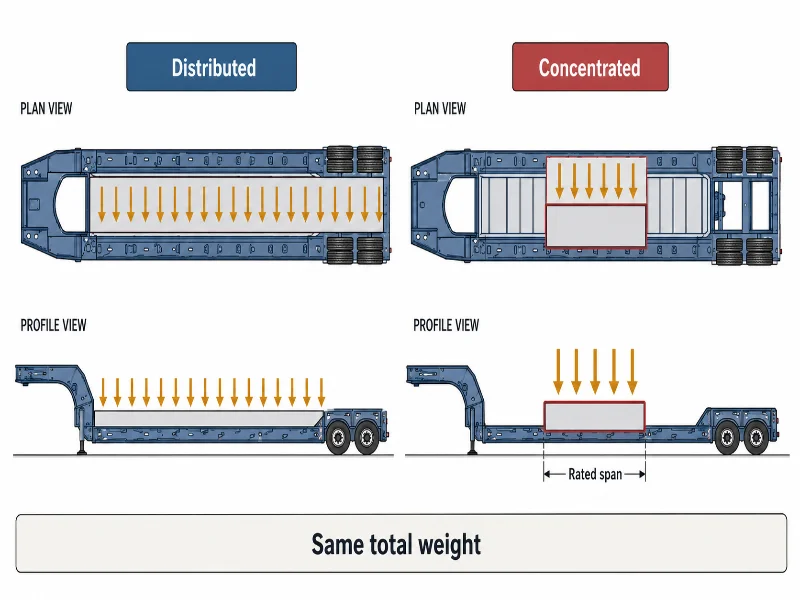

La première couche est la classification structurelle, et elle est accompagnée d’une travée. Les constructeurs publient la capacité lowboy comme un tonnage concentré dans une longueur donnée du puits, généralement 12 ou 16 pieds. Une figure distribuée séparée est généralement placée à côté pour la charge répartie sur tout le tablier. Une remorque vendue en 50 tonnes porte une capacité nominale de 100 000 lb concentrée dans cette portée, puisque la tonne courte américaine pèse 2 000 lb. Les spécifications d’exportation indiquées en tonnes utilisent la tonne métrique de 1 000 kg. Mettez le même poids total sur une empreinte plus courte que la portée nominale et vous êtes hors de la dimension. Même poids, empreinte différente, réponse différente.
La deuxième couche est constituée des classifications pour les composants. 49 CFR 571.3, la section fédérale des définitions pour les normes de sécurité des véhicules motorisés, définit la capacité de charge brute par le fabricant comme la capacité portante déclarée par le fabricant d’un système d’essieu à l’interface pneu-terre. La capacité nominale brute du véhicule est le poids chargé déclaré par le constructeur. Les capacités de charge des pneus, la capacité du kingpin et de la cinquième roue, ainsi que la capacité de freinage sont au même niveau. N’importe laquelle peut se bloquer avant le châssis.
La troisième couche est la route. Selon le 23 CFR 658.17, une combinaison Interstate non autorisée reçoit 80 000 lb de poids brut à répartir entre tracteur, remorque et cargaison. Pesez la combinaison vide et soustrayez ce chiffre à 80 000 lb. Le reste correspond approximativement à votre charge utile légale, et la Bridge Formula peut la réduire davantage lorsque l’espacement des essieux est court. Remplacez votre propre tracteur et remorque pesés, et la même soustraction vous donne votre propre chiffre.
En effectuant cette soustraction, un chiffre familier perd son autorité. Les 40 000 lb souvent attachés à des lowboys à deux essieux ne constituent pas une classification structurelle ou légale universelle pour chaque remorque à deux essieux. Le chiffre correspond en grande partie à ce qui reste de 80 000 lb une fois qu’un tracteur et un lowboy se sont pesés. C’est pourquoi la même remorque apparaît avec des capacités différentes à différents endroits. Ce qui varie entre ces citations, c’est le tracteur et le poids en tare.
Le même raisonnement explique les remorques qui déroute les acheteurs arrivant du marché américain. L’article 658.17(h) permet aux États d’autoriser des charges non divisibles sans tenir compte des limites de l’essieu, du bruit brut ou de la Bridge Formula. Les marchés fonctionnant avec des permis, ou selon différents régimes nationaux de poids, dimensionnent la remorque par rapport à la machine et laissent le permis fixer le plafond. Une benne basse de 100 tonnes répond à un ensemble de contraintes différent. Elle est conçue pour des juridictions où 80 000 lb n’a jamais été le numéro de contrainte.
Là où cela ne se passe pas, c’est en amont de la remorque. Spécifiez une remorque en fonction du poids d’expédition de la machine au lieu de son poids prêt à transporter, et le déficit apparaît au premier pont-pesée plutôt qu’au triage. Prêt au transport signifie des accessoires installés, des contrepoids et l’état du fluide dans lequel la machine voyagera. La correction est une demande de permis ou un second voyage.
Comment les remorques Lowboy sont-elles classées, par manche ou par platine ?
Les conceptions lowboy trient selon deux axes indépendants, le type de manche et le profil de la platine, et les traiter comme une seule liste est la façon la plus rapide d’acheter une remorque qui ne peut pas charger la machine prévue. La terminologie varie selon les fabricants, donc lisez une fiche technique selon ce que fait physiquement le manche et considérez l’étiquette comme secondaire.
| Configuration du manche | Comportement de la machine | Convient à | Où cela ne fonctionne plus |
|---|---|---|---|
| Manche | À l’arrière, via des rampes ou une queue | Machines pouvant grimper une rampe ou être treuillées ; tare le plus bas pour une valeur | Tout ce qui ne peut pas gérer l’angle de la rampe, ou qui doit être chargé de l’avant |
| Col de poule fixe (réglable mais non détachable ; certains fournisseurs appellent cela manche fixe) | Chargement arrière, manche posé puis laissé en position | Longs ponts et remontages répétés au sein d’une même famille | Chargement avant ; le manche ne se détache pas |
| mécaniquement détachable | Avant, après que le manche ait été libéré par une tringlerie | Longs trajets où la charge reste pendant des jours et chaque livre de tare compte | Cycles de détachement fréquents ; plus lents et plus manuels |
| Col de poule détachable hydrauliquement (RGN) | Avant, après que le système hydraulique ait abaissé le tablier au niveau | Machines entraînées ou roulées droites, et cycles fréquents | Travaux critiques en poids ; hydraulique et un col plus lourd en charge utile |
Le profil du tablier traverse les quatre zones. Un puits peu profond maintient le tare en bas et convient à des équipements lourds sans être particulièrement hauts. Un puits profondément enfoncé offre une dégagement de dégagement, et il est courant partout où les ponts piétons bas et les lignes aériennes fixent le plafond avant la loi nationale de la hauteur. Les tabliers extensibles ajoutent de la longueur pour les longs éléments et ajoutent du tare de façon permanente. Ces axes se combinent librement. Un RGN avec un puits peu profond et une remorque à col fixe avec un puits profond sont tous deux des spécifications ordinaires.

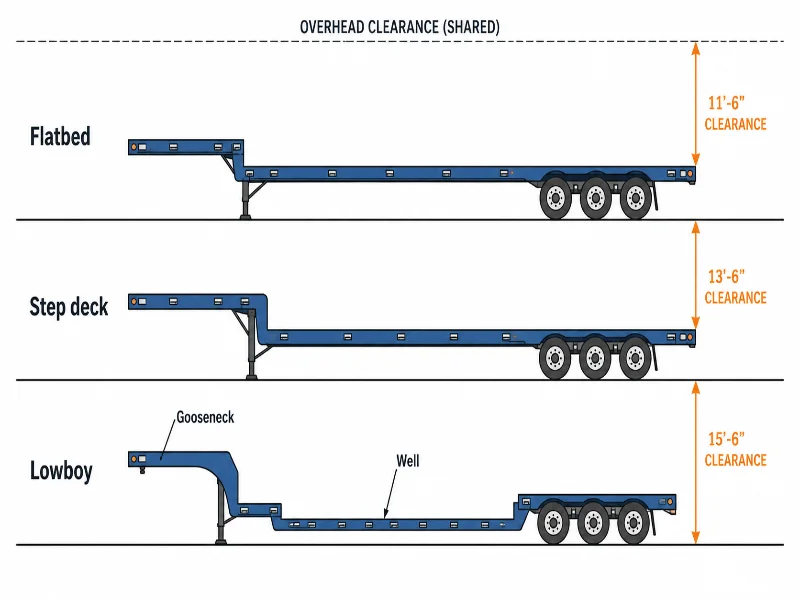

Quand un Lowboy bat-il un flatbed ou un stepdeck ?
Un lowboy ne gagne son coût que lorsque la hauteur du pont est la contrainte qui fixe, ce qui dépend de la machine la plus haute que vous déplacez et de la plus faible garde au sol sur votre itinéraire. Les remorques plateaux sont les plus élevées, les moins chères à acheter et les plus légères à tirer. Les step-decks descendent une fois et retrouvent un peu d’espace. Les lowboys tombent deux fois et récupèrent le plus, payant en poids en tare, en prix d’achat et en terrasse plus difficile à charger sur le côté.
La comparaison se résume à une seule mesure. Mesurez votre machine la plus haute au fur et à mesure qu’elle se déplace, additionnez la hauteur de pont chargée de chaque remorque candidate, et comparez le total avec la plus faible garde au sol que vous devez réussir. La remorque qui dégage avec la marge et qui pèse le moins est la réponse. Ce n’est pas toujours la plus basse.
Quelles variables de type lowboy faut-il verrouiller en premier ?
Une spécification lowboy se fixe dans un ordre fixe, avec le régime de poids de la route et la méthode de chargement de la machine qui se bloquent avant tout le reste. Le régime de poids fixe le nombre d’essieux et la section de la poutre principale. La méthode de chargement fixe le type de manche. Les deux sont fabriqués dans la remorque, donc aucun ne peut être révisé économiquement une fois construit. Les autres choix convergent avec eux, et ils peuvent converger plus tard.
La distinction entre réglages réglables et décisions physiques compte plus qu’il n’y paraît. La position du kingpin sur les remorques construites avec deux réglages peut être modifiée, et les accessoires amovibles vont et viennent. La qualité de la poutre principale, le type de manche, le nombre d’essieux, la longueur du puits et le matériau du tablier ne peuvent pas.
La hauteur de caisse est le réglage le plus souvent mal placé dans cette liste. La suspension pneumatique peut être relevée, abaissée ou déversée temporairement selon le design. Sa hauteur normale de conduite est un réglage OEM qui maintient l’égalité des charges par essieu, et s’éloigner de celle-ci dégrade le partage de charge et accélère l’usure de la suspension. La hauteur de la plateforme sur un lowboy est donc fixée à la conception, et une charge trop haute devient un problème de route ou une autre remorque.
Le nombre d’essieux est celui où les acheteurs surspécifient le plus souvent, et la règle générale est trop stricte. Les essieux supplémentaires ne relèvent pas le plafond brut de 80 000 lb de l’Interstate. Ce qu’ils peuvent faire, c’est améliorer la conformité aux limites monoessieu, tandem et Bridge Formula. Le fait qu’un essieu supplémentaire offre une charge utile utile dépend donc de la limite qui était contraignante avant sa mise en place. La question principale est quelle limite se bloque. Sur un lowboy à couplage court, la Bridge Formula se lie souvent en premier, et un essieu supplémentaire ou un espacement plus large aide. Une fois que le poids brut atteint la limite de blocage, le même essieu n’ajoute que du tare. C’est pourquoi la réponse diffère entre le travail légal aux États-Unis, l’exploitation de permis ou d’exportation, où le plafond lui-même bouge.
Si votre machine la plus haute franchit déjà tous les ponts de votre itinéraire assise sur un pont à marches, achetez le pont à marches. Il coûte moins cher, pèse moins et se revend plus facilement, et un modèle lowboy n’est pas l’achat, aussi puissant soit-il. Avant de deviser un semi-remorque à plateau bas, nous comparons le poids de la machine la plus lourde prête au transport avec les limites d’essieu sur la route de destination. Cette comparaison détermine le nombre d’essieux et le type de manche.
En service mixte sur route et sur site non amélioré, la transition cou de poule vers le pont et la charnière arrière en forme de castor sont les endroits où la section de la poutre change le plus rapidement. Les deux appartiennent à une routine de contournement parallèle au calendrier d’inspection du constructeur.
La plupart des erreurs de citation de type lowboy remontent à quelques mots qui portent chacun plus d’un sens, donc la réponse utile est une question.
| Mot sur la fiche | Ce que cela peut signifier | Posez cette question à la place |
|---|---|---|
| Capacité | Une qualification structurelle, un GVWR, ou ce que la route laisse pour le fret | Laquelle des trois, et sur quelle portée |
| Hauteur | Le plancher du puits, le pont arrière ou la hauteur | Hauteur du plancher du puits chargé, et la taille du pneu qu’elle prend |
| Extensible | Le plateau s’étend en longueur, ou les plaques latérales l’élargissent | Longueur, largeur ou les deux, et de combien |
| Robuste, renforcé | Rien de défini | Acier de la poutre principale et épaisseur de la plaque de tablier |
| Plateau bas, chargeur bas, double chute, flotteur | La même architecture à deux chutes, nommée par région | Type de manche et dimensions du puits ; le nom ne porte aucune spécification |
À quelle question lowboy répondez-vous, réservez-vous ou achetez-vous ?
Deux chiffres décident de la majeure partie de ce qui suit. Pese la combinaison que tu vas réellement utiliser, et mesure ta machine la plus haute alors qu’elle est prête à charger. La première te dit ce que la loi prévoit pour la cargaison. La seconde indique si une remorque lowboy est nécessaire ou simplement pratique. Le tonnage nominal, la portée concentrée, le nombre d’essieux et le type de manche découlent tous de ces deux-là. Chacun dépend de la juridiction dont les limites régissent la route, c’est pourquoi une spécification correcte dans un pays est surdimensionnée ou illégale dans un autre.
Lorsqu’une remorque doit desservir plusieurs machines, on règle la spécification de l’unité la plus lourde à sa pire répartition de charge, car c’est ce qui décide si la remorque est légale un jour donné. Quand un projet en a besoin, nous vérifions la limite de charge par essieu pour le marché de destination avant de fixer le nombre d’essieux, car ce chiffre modifie le cadre, pas seulement la paperasse.
Votre prochaine étape dépend de la décision que vous prendrez. Si vous organisez un seul déménagement, pesez la machine en état de transport et obtenez la plus faible hauteur de port sur la route avant de demander une remorque. Si vous ajoutez une remorque à une flotte dans les limites légales, pesez votre tracteur existant et remontez à partir de la base de 80 000 lb de l’Interstate. Ce chiffre détermine la capacité utile de tout ce que vous achetez. Si vous achetez pour des travaux de permis ou un marché d’exportation, confirmez la limite de charge par essieu de la destination et la pratique des permis par écrit avec l’autorité routière compétente avant que le nombre d’essieux ne soit fixé.
FAQ
Quelles sont les dimensions typiques d’une caravane lowboy ?
Quatre chiffres sont indiqués, et seul le dernier est fixé par la loi. La hauteur du plateau chargé se situe généralement entre 18 et 24 pouces selon les listes des concessionnaires américains. La longueur utilisable du puits se situe généralement entre 24 et 30 pieds, et les modèles extensibles vont plus longtemps. La longueur totale se situe généralement autour de 48 à 53 pieds. Les plafonds de largeur sont à 102 dans la base fédérale américaine pour le National Network. Tout sauf la largeur varie selon le modèle et la configuration des essieux, donc considérez les plages publiées comme une orientation et le dessin approuvé comme la spécification.
Un RGN est-il un type de lowboy, ou une remorque différente ?
Un RGN est une configuration à un manche d’un lowboy, pas une catégorie distincte. Les comparaisons écrites comme « RGN vs lowboy » demandent généralement si le chargement frontal vaut le tare et l’hydraulique supplémentaires, ce qui dépend de la capacité de votre machine à grimper une rampe par ses propres moyens.
Peut-on allonger un puits lowboy une fois construit ?
Seulement si elle a été commandée comme un modèle extensible. Adapter la longueur dans un puits fixe signifie réingénier les poutres principales et le trajet de charge, ce qui coûte normalement plus cher que de spécifier l’extension au moment de la commande et de porter son tare dès le premier jour.
Comment puis-je trouver le vrai poids vide d’une remorque ?
Pesez-le. Les figurines tare de brochure décrivent une configuration de base, et rampes, balanciers, sections extensibles et boîtes à outils ajoutent tous un poids qu’aucune portée publiée ne prend en compte.
Ai-je besoin d’un permis à chaque fois que j’utilise un lowboy ?
Non. Un lowboy opérant dans les limites de largeur, hauteur, longueur et poids applicables sur son itinéraire n’a besoin d’aucun permis. Les permis deviennent nécessaires une fois que l’un d’eux est dépassé, et le choix de la remorque décide de la fréquence à laquelle cela se produit. Les seuils de permis, les règles d’escorte et l’approbation des itinéraires sont en dehors de cet article et de la responsabilité de l’autorité routière régissant votre itinéraire.
